橡膠壓縮永久變形裝置
一、簡介
壓縮永久變形器由平行鋼板、插銷、限制器和緊固件組成，符合GB/7759-2015要求，用于硫化橡膠，熱塑性橡膠在常溫，高溫和低溫條件下，以一定壓縮率，經一定的壓縮時間后測定橡膠變形。
二、產品參數
1、試樣尺寸：（A型：直徑29mm，高12.5mm）
(B型：直徑13mm, 高6.5mm)
2、外形尺寸：直徑115mm、壓板厚度12mm
3、產品重量：約3kg
4、產品材質：鐵鍍鋅。

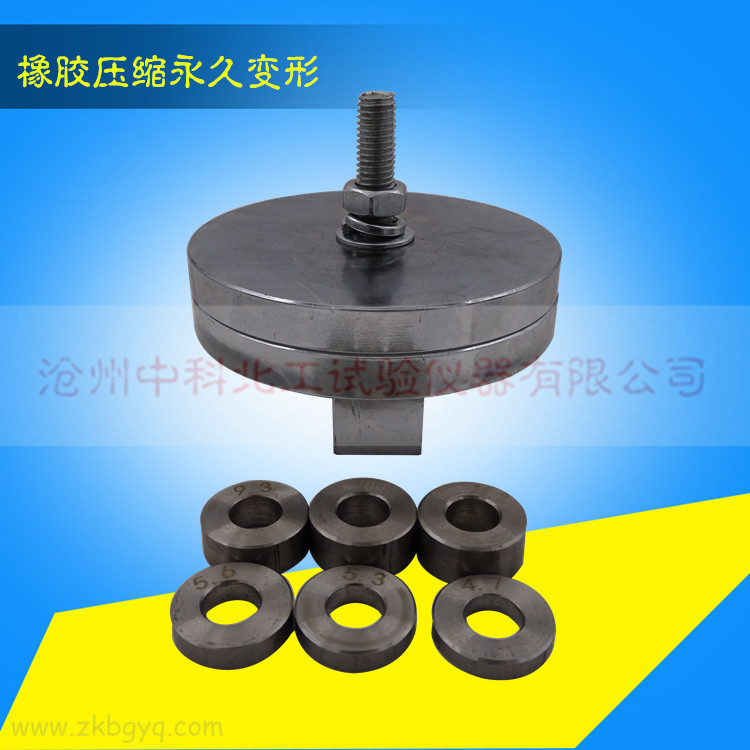

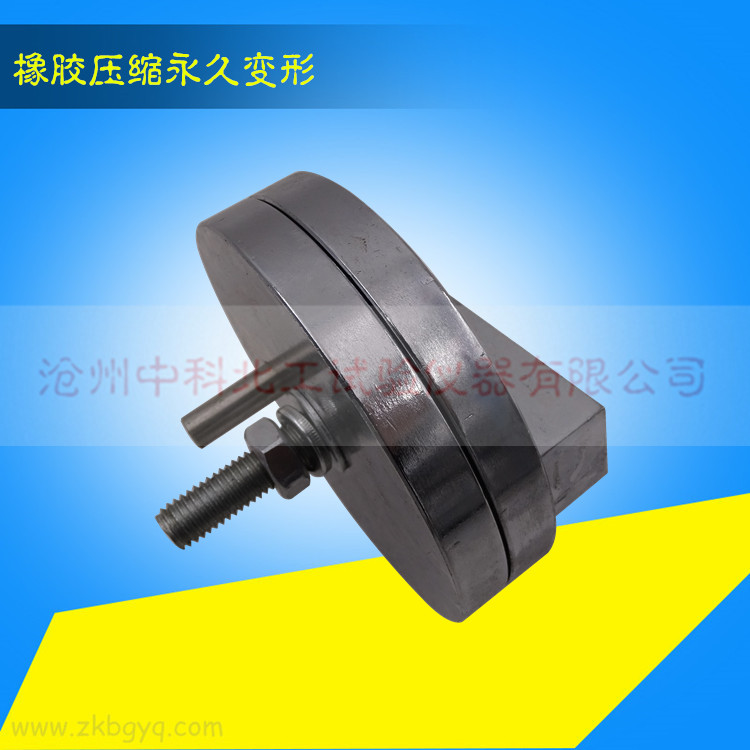

三、結構
標配三種不同高度限制器（每種一個共三個）
每次使用時僅用一個限制器。
A型 壓縮率 A型 件數
25% 9.3-9.4 1
15% 10.6-10.7 1
10% 11.2-11.3 1
B型 壓縮率 B型 件數
25% 4.7-4.8 1
15% 5.3-5.4 1
10% 5.6-5.7 1
硬度＜80IRHD 對應25±2%
硬度在80～90IRHD之間 對應 15±2%
硬度≥90IRHD 對應10±1%
四、注意事項
1、在壓縮夾具的壓縮板表面上涂一層潤滑劑（滑石粉、甲基硅油），使試樣不粘夾具。所用的潤滑劑對試驗中的橡膠試樣沒有任何影響，并應在試驗報告中注明所用的潤滑劑。
注：由于某些原因沒有使用潤滑劑，應在試驗報告中注明。
2、在標準實驗室溫度下，測量每個試樣中心部位的高度，精確到0.1mm。
注：三個試樣高度相差不超過0.05mm
3、將試樣與限制器置于夾具中，應避免試樣與螺栓或限制器相接觸。慢慢旋緊緊固件，使兩壓縮板均勻地靠近直到與限制器相接觸。所施加的壓縮應為試樣初始高度的（25±2）%，對于硬度較高的試樣則應為（15±2）%或（10±1）%。
