瀝青針入度儀

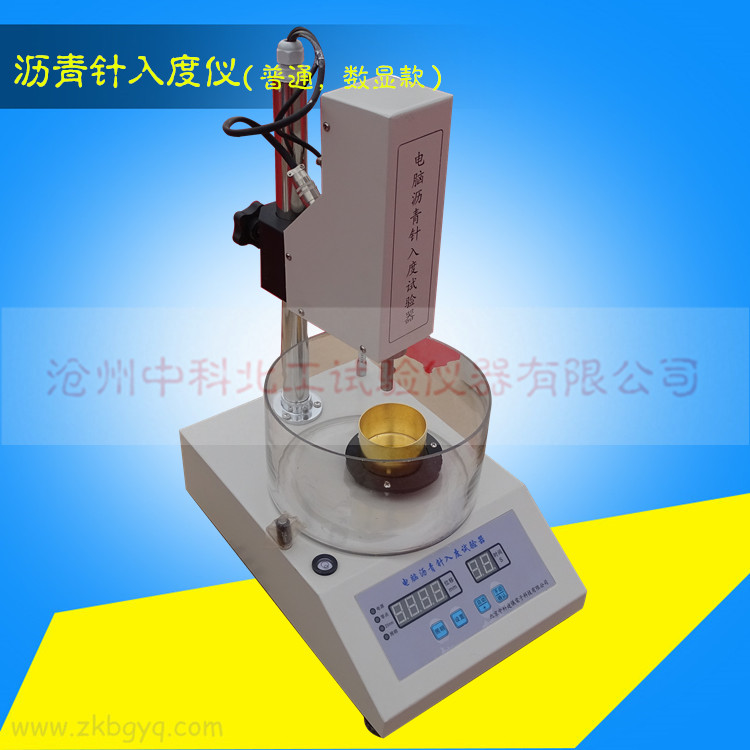

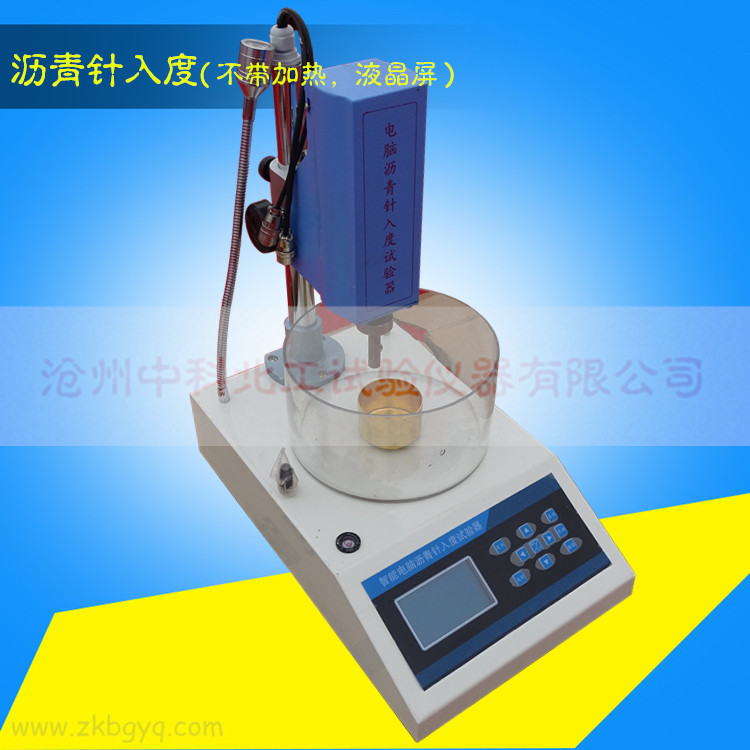

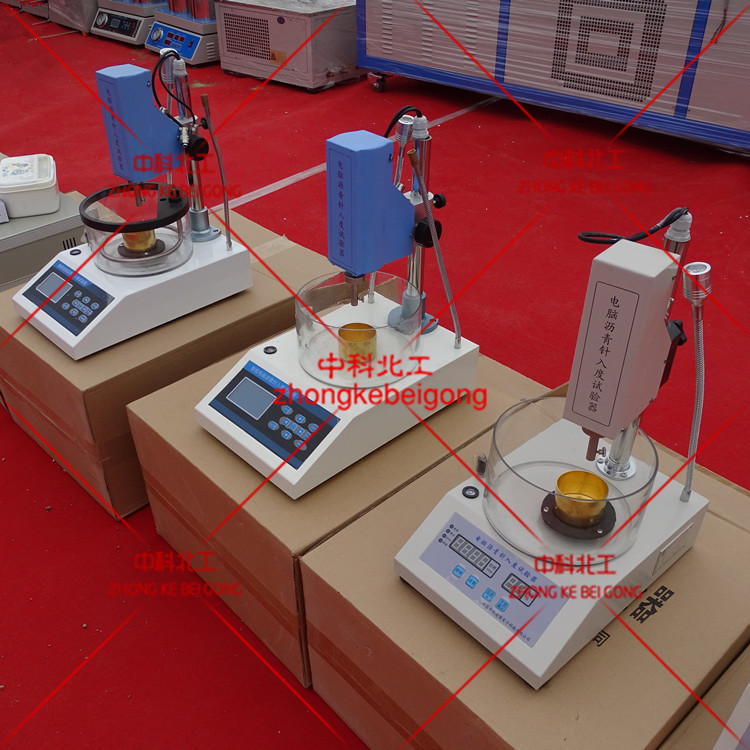

SZR-567型電腦瀝青針入度儀
一、概述：
新型電腦瀝青針入度是一種采用先進的數字式位移傳感器，結合微電腦技術研制的測量瀝青針入度測量儀器，該儀器滿足GB4509-84《石油瀝青針入度的測量法》，ASMD5-86/IP49-79《瀝青針入度的測量法》和T0604-2011《；瀝青針入度試驗》。該儀器使用簡單、方便、低溫漂，適用環境范圍大，實現了試驗過程自動化、數字化、電腦化、為了我國公路、市政、建筑、石油等領域提供了一種精度高、穩定度好、性能可靠的電腦自動化瀝青試驗儀器。新型電腦瀝青針入度是一種采用先進的數字式位移傳感器，結合微電腦技術研制的測量瀝青針入度測量儀器，該儀器滿足GB4509-2010《瀝青針入度的測量法》，ASMD5-86/IP49-79《瀝青針入度的測量法》和T0604-2011《瀝青針入度試驗》。該儀器使用簡單、方便、低溫漂，適用環境范圍大，實現了試驗過程自動化、數字化、電腦化、為了我國公路、市政、建筑、石油等領域提供了一種精度高、穩定度好、性能可靠的電腦自動化瀝青試驗儀器。
二、用途
該儀器主要用于測定粘稠石油瀝青，粘稠頁巖瀝青，及液體石油瀝青，瀝青材料經蒸餾或乳化后的殘留物的針入度。
瀝青的針入度是在規定的時間和溫度下，附加一定重量的標準針垂直穿入試樣的深度。
三、主要功能特點：
1、四位液晶顯示。
2、可以連續試驗三次，自動計算試驗平均值。
3、系統測試模式允許進行傳感器檢測。
4、儀器工作平臺可以上下在0-25mm內調節。
5、貫入針桿可以上下手動調節。
6、可設置試驗時間為5秒，15秒，30秒，60秒。
7、可外接打印機打印試驗結果（SZR-7)
8、自帶加熱控溫系統（SZR-6/7)型，溫度可在0-50℃范圍內任意設置。
9、帶工業標準RS232C通訊接口（SZR-5/6/7選配），可以通過通訊接口操作儀器完成試驗，并讀取試驗結果。
四、技術參數：
1、最小分度：位移：0.01mm 時間0.1s
2、最大量程：40mm
3、針連桿、砝碼、標準針合重：100±0.05g 200g±0.05（選配）
4、電源：AC220V±10%50HZ
5、試驗皿：銅制，尺寸為55*35 70*45 針入度為200-350時選配
6、平底保溫皿：玻璃制品，容量不大于1.5L，皿深大于60mm，附放試樣皿用三角架一個
7、加熱功率：200W：測溫范圍0-125℃，控溫范圍：常溫-50℃控溫精度0.1℃（SZR-6/7)型。
五、儀器主要結構
1、升降架 2、平底玻璃皿 3、照明燈 4、照明燈開關 5、標準針6、水平泡 7、開關8、工作臺9、撥頭 10、盛樣皿11、針桿
六、儀器的安裝
新儀器開箱后，應按裝箱單檢查配件是否齊全，有無損壞。將針入度儀主機放在水平的平臺上，接通電源，松開立桿后面的頂絲，將整個升降組件網上提一定距離，然后縮緊頂絲，松開緊針螺母，插入標準針，縮緊；螺母即可。根據需要連接溫度傳感器和加熱組件。
七、儀器操作說明：
1、A.SZR-5型按鍵功能
啟動鍵：用于啟動試驗
設置鍵：該鍵用于設置試驗時間，按下該鍵，液晶屏顯示t5.0，表示設定的試驗時間為5秒鐘。按打印或存儲鍵，顯示t15.0表示設定時間為15秒，連續按動按鍵，設定時間為5秒，15秒，30秒，60秒之間切換
手動鍵：按下該鍵，鎖定針桿的電磁鐵鐵吸合，鐵桿失去緊鎖，釋放該鍵，針桿被鎖緊。釋放該鍵，針桿被鎖緊，用于手動安裝鐵桿。
存儲鍵：完成一次試驗后，按下該鍵將數據存入儀器內存存儲三次后，液晶屏顯示三次試驗的平均值。
打印鍵：完成試驗后，按下該鍵打印本次試驗結果。請確認您所購買的型號具有打印機接口，并配有微型打印機，否則該鍵不起作用。
B.SZR-6/7型按鍵功能
啟動鍵：用于啟動試驗
設置鍵：該鍵用于選擇需要設置的選項，參看下文的設置方法
手動鍵：按下該鍵，鎖定針桿的電磁鐵吸合，鐵桿失去緊鎖，釋放該鍵，針桿被鎖緊。
存儲鍵：完成一次試驗后，按下該鍵將數據存入儀器內存存儲三次后，液晶屏顯示三次試驗的平均值
打印鍵：完成試驗后，按下該鍵打印本次試驗結果。請確認您所購買的型號具有打印機接口并配有微型打印機，否則該鍵不起作用。
設置試驗時：按設置鍵，LCD顯示tX.X，表示時間設置，此時，按存儲鍵增加設定值，打印鍵減小設定值，選擇合適的值后，連續按動設置鍵，使LCD顯示設定時間時，即退出設置模式，允許試驗，(X表示任意值）
設置試驗溫度：按設置鍵，切換到CXX.X，表示溫度設置。按存儲鍵增加設定值，打印鍵減小設定值，選擇合適的值后，連續按動設置鍵，使LCD顯示設定時間時，即退出設置模式。
設置溫度修正：按設置鍵，切換到LXX.X，表示溫度修正設置。設置方法同上，溫度修正僅僅在溫度與實際溫度存在偏差時，才需要設定，例如：實際溫度為25.3℃，LCD顯示溫度為25℃，則需要將溫度修正設置為-0.3.通常情況下，該值設置為0
控溫開關：
按設置鍵，切換到CON表示控溫已經開啟，coFF表示控溫關閉，按存儲鍵或者打印鍵可以開啟或者關閉控溫
設定加熱參數：按設置鍵，切換到PXXX可以設定加熱比例值。比例值決定加熱速度。如果在較長時間內不能加熱到設定溫度。則需要將P值增大。使用打印和存儲鍵可以修改該值，修改完畢，按設置鍵返回到時間顯示界面。設置完畢后，按設置鍵切換至時間顯示，如果控溫已經開啟，則每隔5秒鐘LCD會切換顯示當前溫度1秒鐘。控溫開啟后，根據設定溫度與環境溫度的溫差大小，需要10-30分鐘溫度達到設置值并穩定下來。在控溫過程中，第一次達到設定溫度時，溫度可能會超0.2-0.5℃，屬于正常情況，在隨后的10-15分鐘內，溫度會達到設定值并穩定下來。
八、試驗方法
1、將預先脫水的試樣加熱溶化，加熱溫度不得高度試樣估計軟化點90℃，時間不得多于30分鐘，充分攪拌，過篩后注入試樣皿內，其深度至少超過預期針入度值約10mm,放置于15-30℃的室溫中冷卻1-1.5h（小試樣皿）或1.5-2h(大試樣皿），冷卻時應注意不應有灰塵落入。
2、將試樣皿放入盛滿清水是水槽中，保溫1-1.5h（小試樣皿）或1.5-2h(大試樣皿）,水溫保持25±0.5℃，水面應高于試樣表面25mm以上。
3、若儀器放置位置變動，則需按9.5的辦法調整水平。
4、根據試驗要求，裝上標準針及配重砝碼。非經注明，試驗溫度為25℃，時間為5s,標準針，針連桿，及配重砝碼合重為100±0.05g.時間為15s,標準針，針連桿及配重砝碼合重為150±0.05g
5、將平底保溫皿放置于儀器工作臺上，并將三角架放于平底的保溫皿內，應居中，另準備足夠的溫度高于25℃的清水，以備試驗時注入保溫皿內使用。
6、試樣皿保溫1-1.5或1.5-2小時后，取出并放入水溫嚴格控制為25℃的平度保溫皿中，試樣表面以上的水層高度不應少于10mm.
7、操作規程
（1）操作設置鍵，選擇所需的試驗時間
（2）調整針桿高度，使試樣與標準針尖接觸。
（3）按啟動鍵，位移傳感器自動清零，針與連桿立即自動釋放
并自動穿入試樣中，同時液晶顯示器顯示05并開始倒計時，計時時間一到，則自動鎖定并顯示此時測試針插入瀝青的深度值
（4）若檢測有效，按存儲鍵給予確定
（5）用手將砝碼往上推到檢測位后，便可以進行下一次試驗。
（6）將試樣換一個位置，重復以上步驟，進行第二次和第三次測量，當第三次測量后，按存儲鍵顯示器的是三次測量數據的平均值，計量下該數值
（7）存儲鍵只有在檢測完成后，按鍵有效，其他均無效
（8）試驗結束后，先關掉電源，再將針與連桿網上推復位，不能先復位在關電源。
（9）打印鍵在試驗一次時，打印此次的針入度值，當三次做完時，打印此三次的試驗結果及平均值。
（10）手動按鍵按下時針與連桿立即自動釋放
8、同一試樣重復試驗至少三次，每次穿入點的相互距離及試樣皿邊緣的距離都不小于10mm.各次試驗結果的平均值即為試樣的試驗結果。
九、儀器調試
1、開箱后，檢查是否因運輸而發生故障
2、按裝箱清單檢查是否缺件，及時通知本公司銷售部或銷售商。
3、將電源插上，打開電源，此時顯示屏顯示時間5.0
4、為確保檢測精度，通電5后，按下儀器的手動鍵，此時針桿組件應能自由落下
5、調整儀器水平方法如下，轉動調節支角，使水平泡中氣泡處于中心位置，此時，工作平面已處于水平位置
十、注意事項
1、在試驗中，針連桿下落后，需重新提前，只需將測量桿輕輕上推到位，便可自動鎖住，切勿用來過猛
2、將平底保溫皿貨試樣皿放置到工作平臺時需輕輕放平不與臺面相互碰撞，更應該避免其他金屬物與工作臺碰撞，有助于平臺水平。
3、每次試驗前都應檢查并調節保溫皿的水溫，試驗后都應取下裝好的標準針，用浸有溶劑（苯或汽油）的棉花或布擦凈，再用棉花或布擦干，放于干燥處。
4、儀器工作平臺平常存放時應有薄油層保護。
5、試驗后，將工作臺及測桿擦凈，用干凈的布罩罩住儀器。
6、電源電壓如果不穩出現死機現象，此時按鍵無效。應將電源關掉，過3秒鐘后再重新啟動即可開機。
